1. Tổng quan hệ thống
- Hiện nay các thiết bị giám sát hoạt động của chống sét van được sử dụng rộng rãi và có sự phát triển mới về kỹ thuật, chính vì thế cần có các thiết bị thử nghiệm đi kèm có các tính năng tương ứng để đáp ứng tốt công việc thử nghiệm.
- Có 02 loại thiết bị giám sát sự làm việc của chống sét van được sử dụng phổ biến;
- Loại I: Là loại có cơ cấu ghi nhận đếm số lần (Counter): Đối với các thiết bị giám sát sự làm việc của chống sét van không có kim dòng rò này thì việc thử nghiệm đơn giản.
- Loại II: Là loại vừa có cơ cấu ghi nhận đếm số lần và có kim đo dòng rò: Đối với các thiết bị giám sát sự làm việc của chống sét van có kim dòng rò này thì việc thử nghiệm phức tạp hơn.
- Hiện nay trên thị trường có cung ứng thiết bị thí nghiệm bộ giám sát hoạt động chống sét van , tuy nhiên nhược điểm của bộ này là trong quá trình làm việc dễ hư hỏng rơle giám sát nối đất làm việc của thiết bị, điều này gây mất thời gian cho người làm công tác thí nghiệm cũng như không đáp ứng được thời gian thí nghiệm thiết bị. Giá thành cao và không tự chủ được trong quá trình sữa chữa bảo dưỡng.
2. Cấu tạo và nguyên lý hoạt động

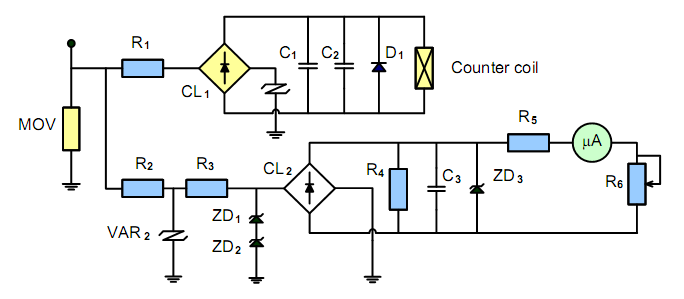

Sơ đồ nguyên lý làm việc cơ bản của các loại bộ giám sát:
- Dựa trên lý thuyết về sự làm việc của các chống sét van cao áp loại ZnO và sự làm việc của bộ giám sát chống sét van.
- Dựa trên nguyên lý cấu tạo của các bộ giám sát Tridelta, Siemens, Areva, Cooper…
- Ở chế độ làm việc bình thường của chống sét van Zno, dưới điện áp vận hành MOV sẽ có một điện áp, nhờ các thiết bị trong mạch đo chuyên dụng mà dòng rò chạy qua chống sét van Zno sẽ được ghi nhận bởi một đồng hồ micro ampe, Căn cứ thông số của kim dòng rò và các quy định dòng rò xoay chiều trong vận hành mà có cơ sở đánh giá kết quả làm việc của bộ giám sát.
- Khi có sét thì chống sét van làm việc sẽ có một dòng điện có biên độ vài chục A đến hàng kA chạy qua cơ cấu ghi nhận trong khoảng thời gian rất ngắn (các xung dòng điện). Các tụ điện trong mạch lúc này được nạp năng lượng và khi dòng sét được tản xuống đất thì lúc này các tụ điện sẽ xả năng lượng qua cuộn dây để kích hoạt bộ đếm làm việc ( bộ đếm có thể là loại cơ hoặc số).
3. Giới thiệu thiết bị thử nghiệm LCT3
- Thiết bị bao gồm các khối chức năng chính như sau:
+ Khối nguồn cung cấp: 230VAC
+ Khối tăng áp và khối đầu ra 6kV -10kV DC
+ Khối điều khiển
+ Khối hiển thị
– Điện áp nguồn cung cấp: 230VAC ± 5%.
– Điện áp đầu ra: 6kV – 10kV DC.
– Dòng xung làm việc lớn nhất 40A
– Thời gian tác động: < 5ms.
– Thời gian nạp:
Xấp xỉ 90s cho đầu ra 6kV DC
- Cơ cấu xả điện tích dư bằng điện.
- Cơ cấu chỉ thị, tín hiệu bằng LED
- Nhiệt độ làm việc: 10 – 500C
- Trọng lượng: 3kg
– Vỏ nhựa chống sốc kích cỡ: (375x375x200mm)
4. Ưu điểm giải pháp
– Kiểm tra được thiết bị giám sát chống sét van loại có kim dòng rò và không có kim dòng rò.
– Dễ dàng sử dụng, các thao tác đơn giản.
– Đầu ra được cách ly nên rất an toàn cho người vận hành.
– Kết cấu nhỏ gọn.
– Dễ sửa chữa, thay thế linh kiện do các linh kiện được thiết kế phù hợp với thị trường.
