Series: Bộ điều khiển nhiệt độ Omron E5CC-800 series

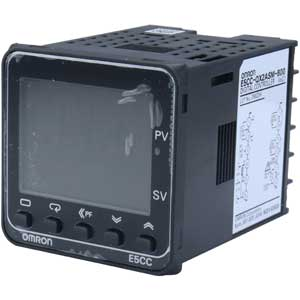

Model: E5CC-QX2ASM-800 OMI
Đặc điểm chung của Bộ điều khiển nhiệt độ OMRON E5CC-800 series (chứa model E5CC-QX2ASM-800 OMI)
Bộ điều khiển nhiệt độ OMRON dòng E5CC-800 có:
– Màn hình PV màu trắng với chiều cao kí tự hiển thị 15,2 mm giúp cải thiện khả năng hiển thị.
– Tốc độ lấy mẫu cực nhanh chỉ 50 ms.
– Thân ngắn với chiều sâu chỉ 60 mm.
– Dễ dàng kết nối tới một PLC truyền thông chưa được lập trình. Sử dụng truyền thông để liên kết bộ điều khiển nhiệt độ với nhau.
Ứng dụng: Bộ điều khiển nhiệt độ OMRON dòng E5CC-800 được sử dụng cho ngành nhựa, ngành thép, lồng ấp.
Thông số kỹ thuật của Bộ điều khiển nhiệt độ OMRON E5CC-QX2ASM-800 OMI
| Loại | Digital controller |
| Kiểu hiển thị | Digital LCD |
| Số kí tự hiển thị | 4 |
| Chiều cao kí tự (Giá trị đo) | 15.2mm |
| Nguồn cấp | 100…240VAC |
| Chế độ điều khiển | Cooling control, Heating control |
| Phương pháp điều khiển | 2-PID control, ON-OFF control |
| Số kênh | 1 |
| Dải nhiệt độ | 0…100ºC, 0…120ºC, 0…1300ºC, 0…165ºC, 0…1700ºC, 0…1800ºC, 0…2300ºC, 0…260ºC, 0…90ºC, -100…850ºC, -199.9…400ºC, -199.9…500ºC, -20…400ºC, -20…500ºC, -200…1300ºC, -200…400ºC, -200…850ºC, -200…600ºC |
| Số đầu vào cảm biến | 1 |
| Loại đầu vào cảm biến | B, C, E, JPt 100Ohm, N, PL2, Pt 100Ohm, U, W, 0…10VDC, 0…20mADC, 0…5VDC, 1…5VDC, 4…20mADC |
| Số ngõ ra điều khiển | 1 |
| Loại ngõ ra điều khiển | Voltage output for driving SSR |
| Số ngõ ra phụ | 2 |
| Loại ngõ ra phụ | Relay output |
| Truyền thông | No |
| Chức năng | Manual output, Heating/cooling control, Loop burnout alarm, SP ramp, Other alarm functions, Heater burnout (HB) alarm (including SSR failure (HS) alarm), 40% AT, 100% AT, MV limiter, Input digital filter, Self tuning, PV input shift, Run/stop, Protection functions, Temperature status display, Moving average of input value |
| Phương pháp lắp đặt | Flush mounting |
| Kích thước lỗ lắp đặt | W45xH45mm |
| Kiểu kết nối | Screw terminals |
| Nhiệt độ môi trường (không đóng băng) | -10…55°C, -25…70°C |
| Độ ẩm môi trường (không ngưng tụ) | 25…85% |
| Khối lượng tương đối | 120g |
| Chiều rộng tổng thể | 48mm |
| Chiều cao tổng thể | 48mm |
| Chiều sâu tổng thể | 64mm |
| Cấp độ bảo vệ | IP00, IP20, IP66 |
| Tiêu chuẩn | CE, CSA, KC, UL |
| Phụ kiện tiêu chuẩn | Flush mounting bracket, Waterproof packing |
| Phụ kiện mua rời | Adapter: Y92F-45, Adapter: Y92F-49, Adapter: Y92F-52, Current transformers: E54-CT3L, CX-thermo support software: EST2-2C-MV4, DIN track mounting adapter: Y92F-52, DIN tracks: PFP-100N, Front-connecting socket: PTF14A, Front-connecting socket: PTF14A-E, Terminal cover: E53-COV23, USB-infrared conversion cable: E58-CIFIR, Waterproof packing: Y92S-P4, Watertight cover: Y92A-49N |
